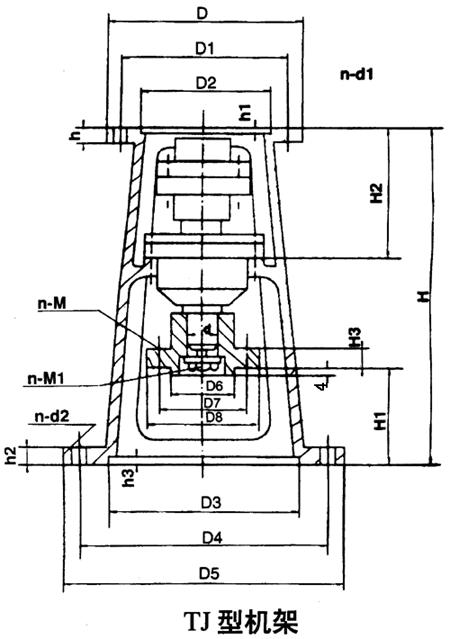

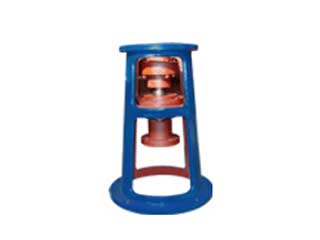

TJ型機架

TJ型機架下裝JA型聯軸器主要參數及尺寸

機架 型號	減速機 型號	輸入端接口						輸出端接口						H	H1	H2	H3	d	D6	D7	D8	n-M	n-M1
		D	D1	D2	h	h1	h-d1	D3	D4	D5	h2	h3	n-d2
TJ2	B1	230	200	170	18	5	6—12	250	300	335	20	7	4—24	496	190	175	15	35	60	115	140	4—M12	1—M10
TJ3	B2	260	230	200	20	6	6—13.5	295	350	392	23	7	4—24	568	207	209	20	45	85	120	160	4—M12	1—M12
TJ3	B3	340	310	270	20	6	6—13.5	295	350	392	23	7	4—24	568	207	210	20	45	85	120	160	4—M12	1—M12
TJ4	B3	340	310	270	20	6	6—13.5	345	400	442	23	7	4—24	635	241	215	22	55	100	150	180	4—M16	1—M16
TJ6	B4	400	360	320 （316）	22	6	8—16	435	500	548	24	7	8—30	715	252	253	28	70	110	165	200	4—M16	1—M16
TJ7	B5	490	450	400	25	7	12—18	440	550	600	26	10	12—22	800	208	341	36	90	150	190	230	4—M16	2—M12
TJ8	B6	580	520	460 455	26	10	12—22	500	550	600	28	10	12—22	810	199	358	36	100	160	230	280	6—M16	2—M16
